Basic Info.

Model NO. SRQJ-63 Pipe Range 20-63mm Pipe Application Water Supply / Gas Supply Marking Line Color Blue / Yellow / Red Material Available PE-Hdgranule (Grade80 / 100) Transport Package Standard Package for Export Specification CE, ISO9001: 2008, SGS Trademark Huashida Origin Qingdao, China HS Code 8477209000 Production Capacity 20 Sets

Product Description

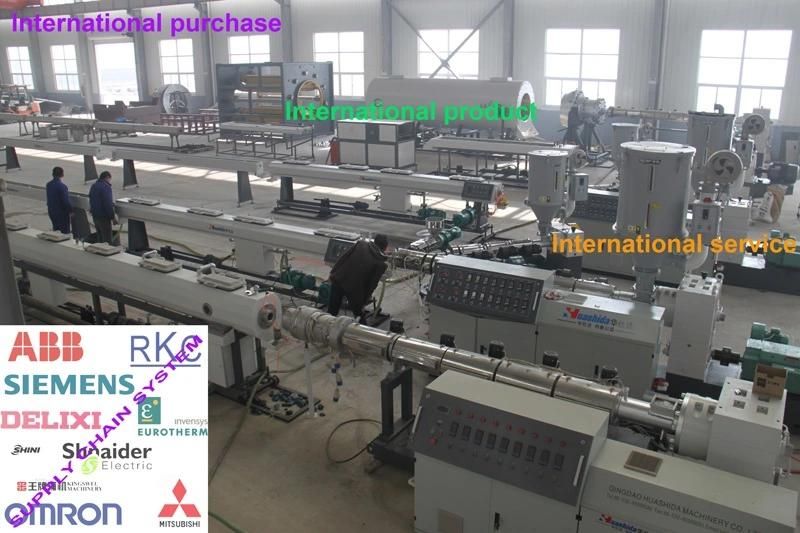

Small size PE pipe extrusion line(20-63mm)

HDPE Water Supplying Pipe Extrusion Line

---Pipe diameter range:
16-63mm, 75-250mm, 160-315mm, 200-450mm, 315-630mm, 500-800mm, 710-1000mm, 800-1200mm

---The extrusion line comprise equipments and devices as below,
    1set   Vacuum loader
    1set   Hopper dryer
    1set   Single screw extruder
    1set   25/25 single screw extruder for mark line
    1set   Vacuum calibration table
    1set   Water spraying tank / Cooling water tank(stainless steel)
    1set   Hauling machine
    1set   Cutting machine
    1set   Stacker


I. Pipe advantages and Usage
---HDPE water supplying pipe is with advantages of good hot melt, flexibility, corrosion resistance, and aging tolerance.
---- HDPE pipe is widely used in municipal water supplying, city gas transportation and other areas.


II. Main machine- High-effeciency single screw extruder
---Single screw is with barreir & mixing head; barrel is new model with slotting (channel), Both make security of good jellification, large output and stable performance.


III. Spiral dihead & 25/25 co-extruder for mark line
---Diehead is spiral model. It has advantages of low melt temperature, good mixing, low cavity pressure, and stable performance.
----Special calibrating and cooling system. We use water film lubrication and water-ring cooling to fit for requirements of HDPE and PP material, to make sure accurate diameter and roundness of thick wall pipe when they are extruded at high speed.

IV. Controlling system
The complete line could be controlled by PLC, with good human-machine interface, all technical parameters could be set and indicated by touching screen. Controlling system is designed according to the customer;s requirement, to be with PLC, or without.

Available material	PE
Pipe diameter range	16 _ 63 mm
Max output	SJ-65/30: SJ-25/25B
Control mode	PLC(Siemens )
Consumption of recycling cooling water	≤15,0.15-0.2MPa,0.5 m3/min
Requirement of compressed air	0.3m3/min >0.5MPa
Dimension	26000 mm×1800 mm×3000 mm
